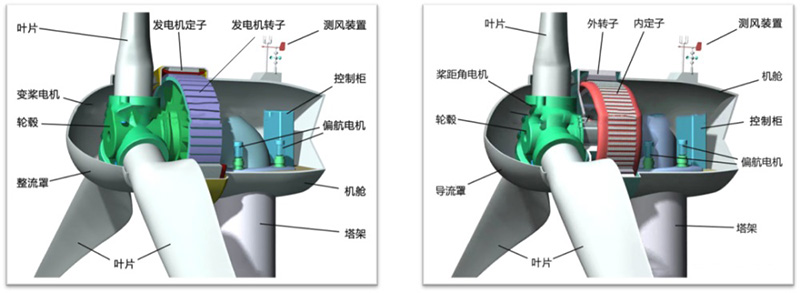

永磁風力發電機是一種利用風能轉換成電能的設備，其結構圖如下：

永磁風力發電機主要由以下幾個部分組成：

1、風輪：風輪是永磁風力發電機的核心部件，也是最直接受到風能作用的部分。它由多個葉片組成，通過風力的作用使得風輪旋轉。風輪通常采用可調角度的葉片設計，以便在不同風速下獲得最高效率的轉動。

2、轉軸和軸承：轉軸是連接風輪和發電機的部件，承受風輪旋轉時的載荷。轉軸通常采用高強度的鋼材制成，以確保足夠的強度和剛度。同時，轉軸上還安裝有軸承，以減少轉動摩擦，保證轉動的平穩。

3、發電機：發電機是將風能轉換為電能的核心部件。它內部有定子和轉子兩部分。定子通常由銅線繞制成線圈，而轉子則由多個永磁體組成。當風輪帶動轉軸旋轉時，轉子中的永磁體與定子之間產生磁場相互作用，從而引發感應電流。通過定子線圈將感應電流收集起來，最終輸出穩定的電能。

4、風向傳感器：為了使永磁風力發電機能夠根據風向調整葉片的角度，通常會安裝風向傳感器。風向傳感器能夠感知風的方向，并將信號傳送給控制系統。控制系統通過分析風向傳感器提供的信息，調整葉片的角度，使得風能得到最大程度的利用。

5、控制系統：控制系統是對永磁風力發電機進行監控和調節的關鍵部分。它接收風向傳感器和其它傳感器的信號，根據風速、風向等參數決定葉片角度的調整，以實現最佳的發電效率。同時，控制系統還負責監測發電機的運行狀態和電能輸出，確保系統的安全穩定運行。

綜上所述，永磁風力發電機的結構主要包括風輪、轉軸和軸承、發電機、風向傳感器和控制系統等部件。這些部件協同工作，通過將風能轉化為電能，實現可再生能源的有效利用。隨著可再生能源的重要性日益凸顯，永磁風力發電機在提供清潔能源方面發揮了重要作用。
